1、太陽能誘蟲燈基本組成

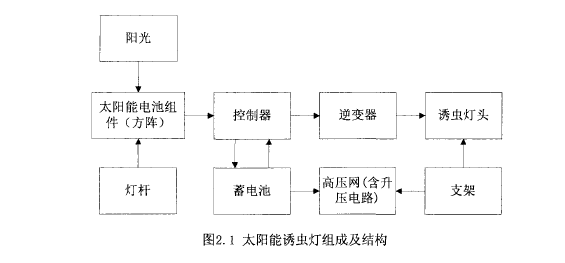

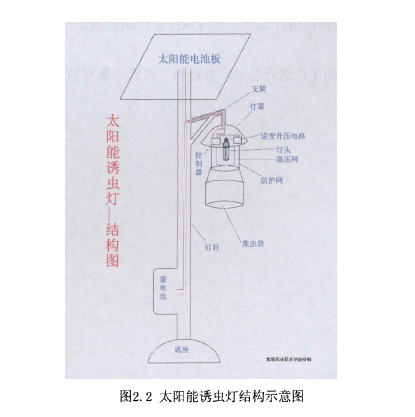

      太陽能誘蟲燈主要由太陽電池組件!光源!控制器!蓄電池!逆變器!高壓網!支架!誘蟲燈等幾部分組成"如圖2.1和2.2所示"

2、太陽能誘蟲燈的工作原理
      太陽能誘蟲燈利用太陽電池的光生伏打效應原理,白天太陽能電池吸收太陽能能量產生電能,通過控制器的控制有效的儲存在蓄電池里,當黑夜來臨時,即燈具周圍光照度較低時,蓄電池自動的通過控制器和逆變器向高壓網和光源供電"在夜晚,實現誘蟲和殺蟲的目的"誘蟲燈頭是通過三個U型燈管發出的不同波長光吸引蟲子、飛峨等昆蟲,本系統采用的是三波誘蟲測報燈,其參數和應用特點如下:
(1)此燈可發出三種波長的光,365OAo與5400A"及436OA"與365OA"兩兩組合,優于黑光燈中單向365oA"光波。
(2)發光的/U0形燈管為節能型。
(3)可廣泛用于農、林、果園、菜園、煙草、茶園、水產養殖業、學校、住宅小區等�？梢哉T殺各類害蟲近千種,如:水稻二化螟、三化螟、稻螟、葉蟬、大豆食心蟲、谷子鉆心蟲、紅頭麗蠅、玉米螟、豆天蛾、麥蛾、高粱條螟、菜蛾、甜菜夜蛾、天蛾、斜紋夜蛾、菜螟、白飛虱、盲蜷象、金龜子、嶙蛤等、桃天蛾、蘋果圈葉蛾、盜毒蛾、芡刺蛾、吸果夜蛾、斑紅蜷、小灰蝶等。高壓網主要是為了把誘蟲燈吸引來的昆蟲通過高壓電網的方式使其殺死,我們的電網電壓設置在6000V以上。并且對人體是保證絕對安全的。
3、本系統設計時需達到的主要性能參數及經濟指標

      制作一臺(套)達到商品要求的太陽能光控三波誘蟲裝置（即太陽能殺蟲燈）"主要性能參數如下:
(1)根據燈泡和高壓網等負載功率,合理選擇蓄電池和太陽能電池組件容量,蓄電池的電量要滿足夜間使用10小時。
(2)開發設計太陽能電池板對蓄電池充放電的控制電路,另外,此控制電路對系統也應具有一定的保護功能"如防止太陽能電池板極性反接!蓄電池極性反接!系統虧電運行等。
(3)依據蓄電池直流工作電壓和負載的交流電壓參數制作一個DC一AC逆變器電路,使其能夠正常工作,同時逆變效率要大于85%。
(4)設計升壓電路,使得高壓殺蟲網上的電壓要達到6000伏以上,要將撲向光源撞碰到網上的昆蟲絕大部分擊斃,并且保證高壓網對人體是安全的。
(5)實現智能光控效果"使其天黑自動開燈,天亮自動滅燈。
(6)所制作誘蟲裝置除達到所設計的各種技術指標外,還要既美觀又實惠。
4、太陽能誘蟲燈投入使用后,預計達到下述經濟指標
(1)水稻縱卷葉蛤:燈區蟲量比無燈區下降60%左右,燈區的白葉率比無燈區下降60%左右。
(2)花生蟒蟾:燈區蟲量基數下降40%以上,蟲量下降60%左右,果莢危害率下降60%左右,產量與效益明顯增加。
(3)蠶桑害蟲:燈區蟲量比無燈區下降60%左右,蠶繭與經濟效益明顯增加。
(4)蔬菜害蟲:燈區蟲量比無燈區下降40%以上,危害率下降50%左右"省工省本效益明顯增加。
